泛海国际竹海园2栋宋女士明装工地完工记录

浏览: 作者: 来源: 时间:2018-04-13 分类:采暖工程
【武汉明装暖气】泛海国际竹海园2栋宋女士明装工地完工记录

工地概况


户型结构:三室两厅一卫

建筑面积:102㎡

采暖面积:66㎡

采暖方式:明装暖气

系统主机:德国菲斯曼WH1C  20KW

采暖管道:德国原装进口凯美多层铝塑复合管(阻氧管)

暖气片:    德国迪诺钢板暖气片

施工负责人: 游田

工程说明:泛海国际竹海苑为精装修房,开发商在装修期没有考虑暖气项目,宋女士在正式入住前,联系到我们,希望我们为其家居采暖提供设计、安装等一系列服务。


设计参数


1、采暖室外计算温度 -0℃

2、采暖室内计算温度 20℃ ± 2℃

     散热器采暖设计参数:采暖供回水系统分别采用:主水管DN25或(DN20)、次水管DN16; 管道采用找平层开槽暗埋地下,外层做有保温层并用镀锌盖压,完工后管系加压0.8mpa(不低于0.2mpa)

    室内设计温度均按(18℃± 2℃ )为标准:客厅、餐厅设计为180W/㎡,卧室为170W/㎡。靠北面房间及落地玻璃窗均加大功率。

设计依据


甲方提供的建筑图纸及相关要求;

施工现场的实地勘测;

国家现行的技术标准、施工及验收规范、工程质量评定标准;

《夏热冬冷地区居住建筑节能设计标准》

《居住建筑节能设计标准》DBJ11-602-2006

《低温热水地板辐射供暖系统施工安装》(03K404)

《供配电系统设计规范》(GB50052-95)l

《公共建筑节能设计标准》(JGJ26-95)

《采暖通风与空气调节规范》GB50019-2003l

《建筑电气工程施工质量验收规范》(GB50303)

《地面辐射供暖技术规程》(JGJ142-2004)l

《民用建筑节能设计规范》(GB50176-93)

《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)

《施工现场临时用电安全生产管理制度》(GBJ59-88);

《施工现场临时用电安全技术规范》(GBJ46-88)。


20180415160121958

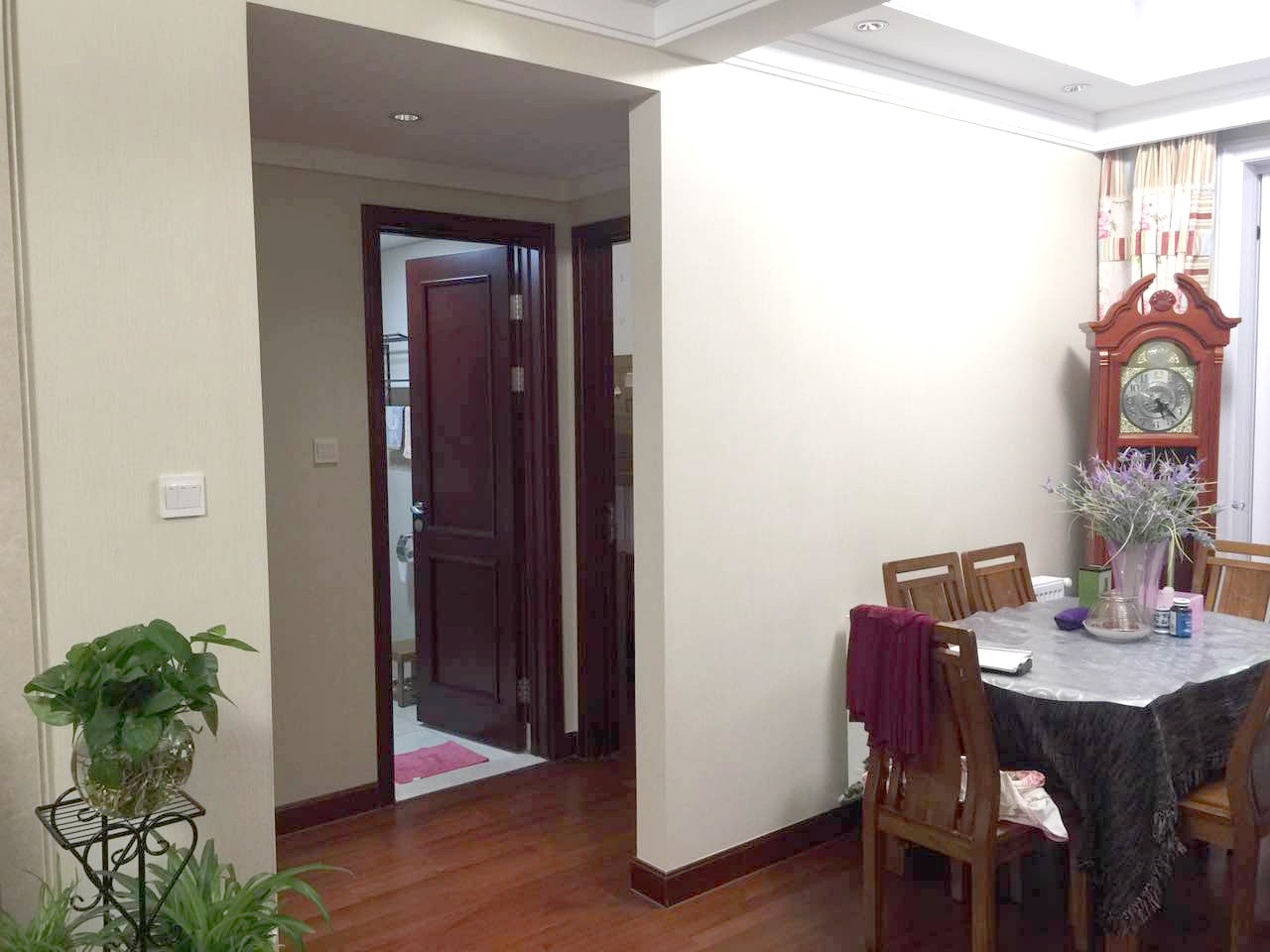

现场效果实拍:

   客厅

20180415160137392
20180415160206581

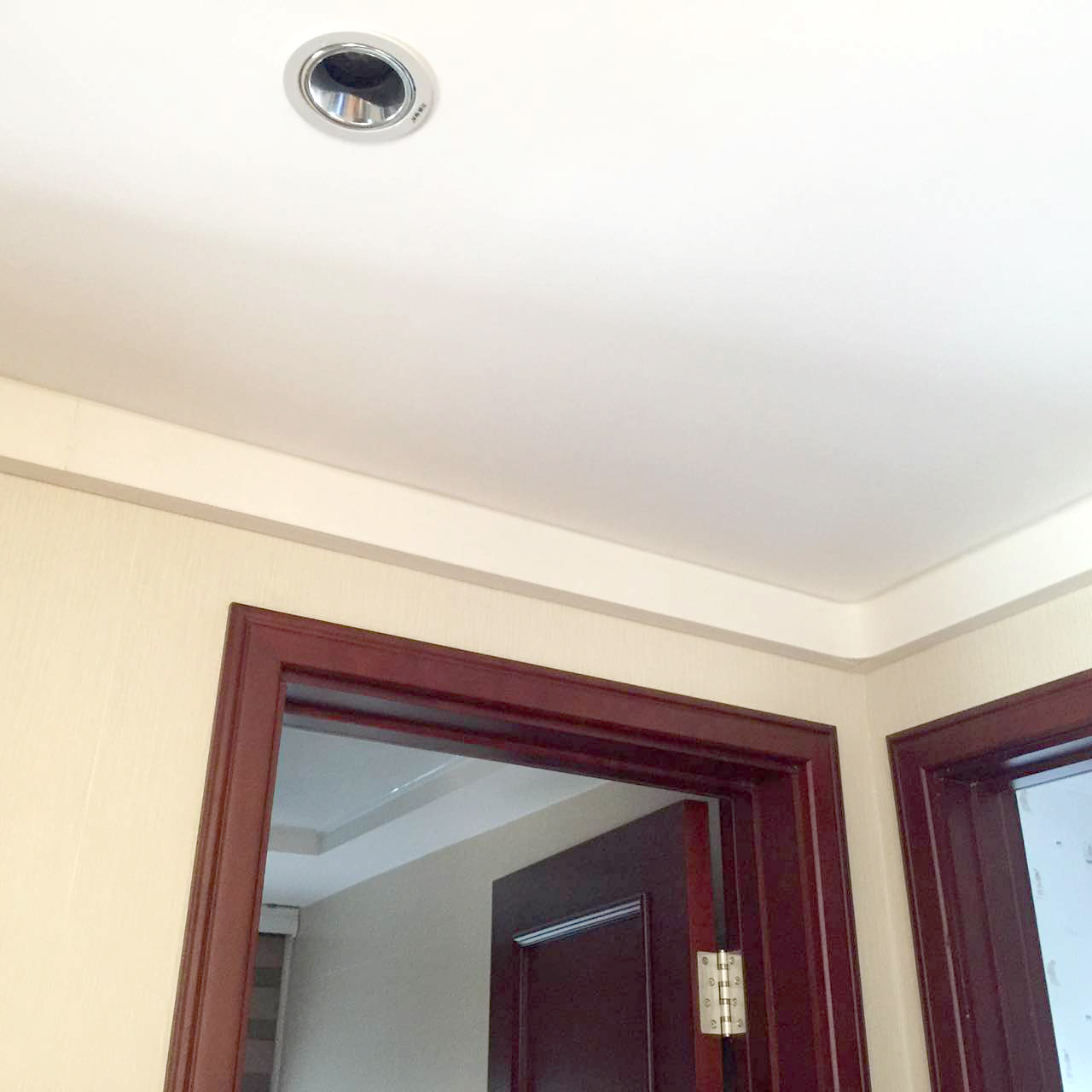

       一个好的明装工程要充分的和原有的室内装修布置融合为一体,最大程度地保证原有的装修风格和布局不被破坏!(找找看,管道在哪里)

       合理的设计布局、精湛的施工工艺是打造完美明装工地的必备条件!







20180415160323306

20180415160601548

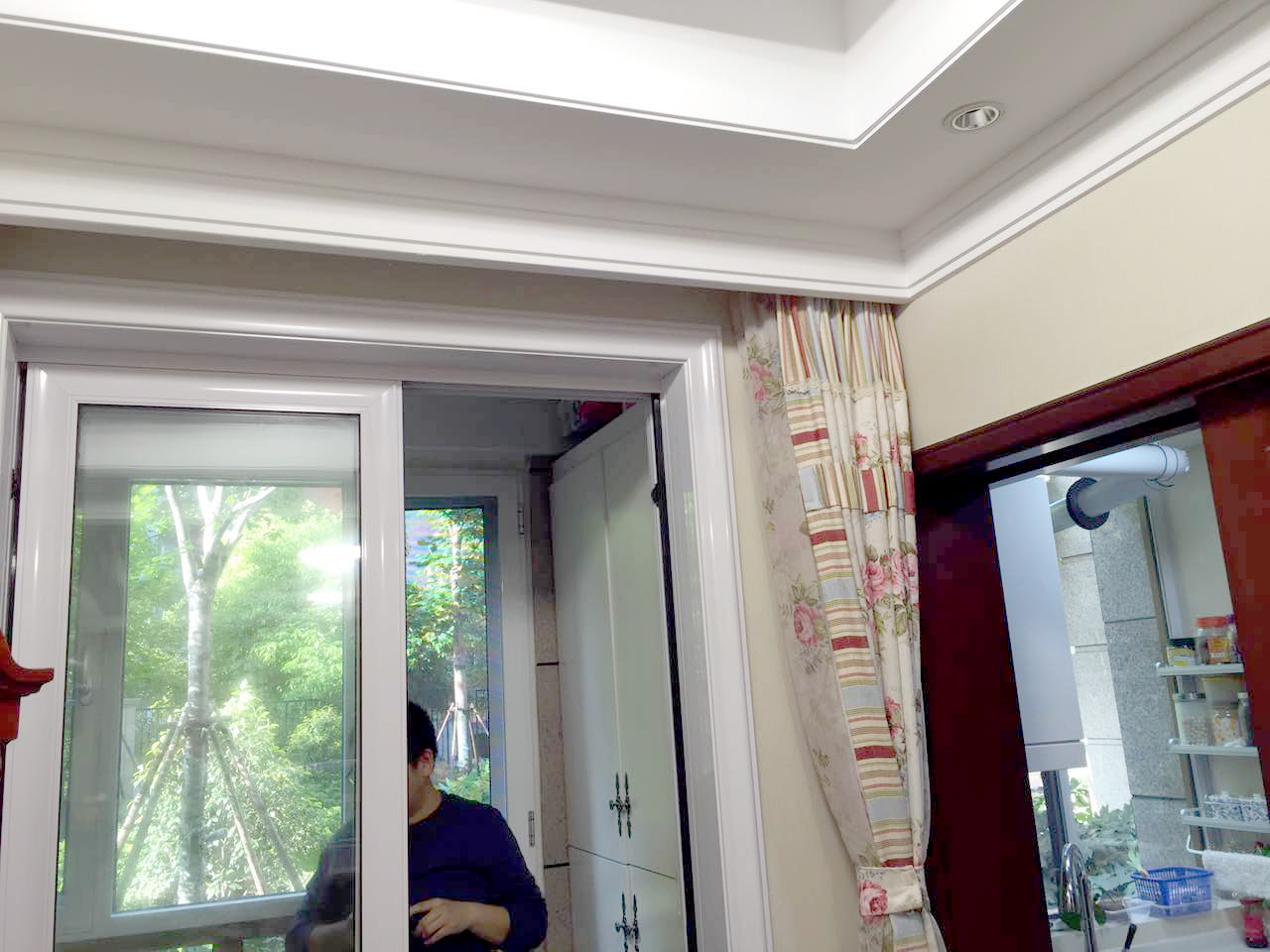

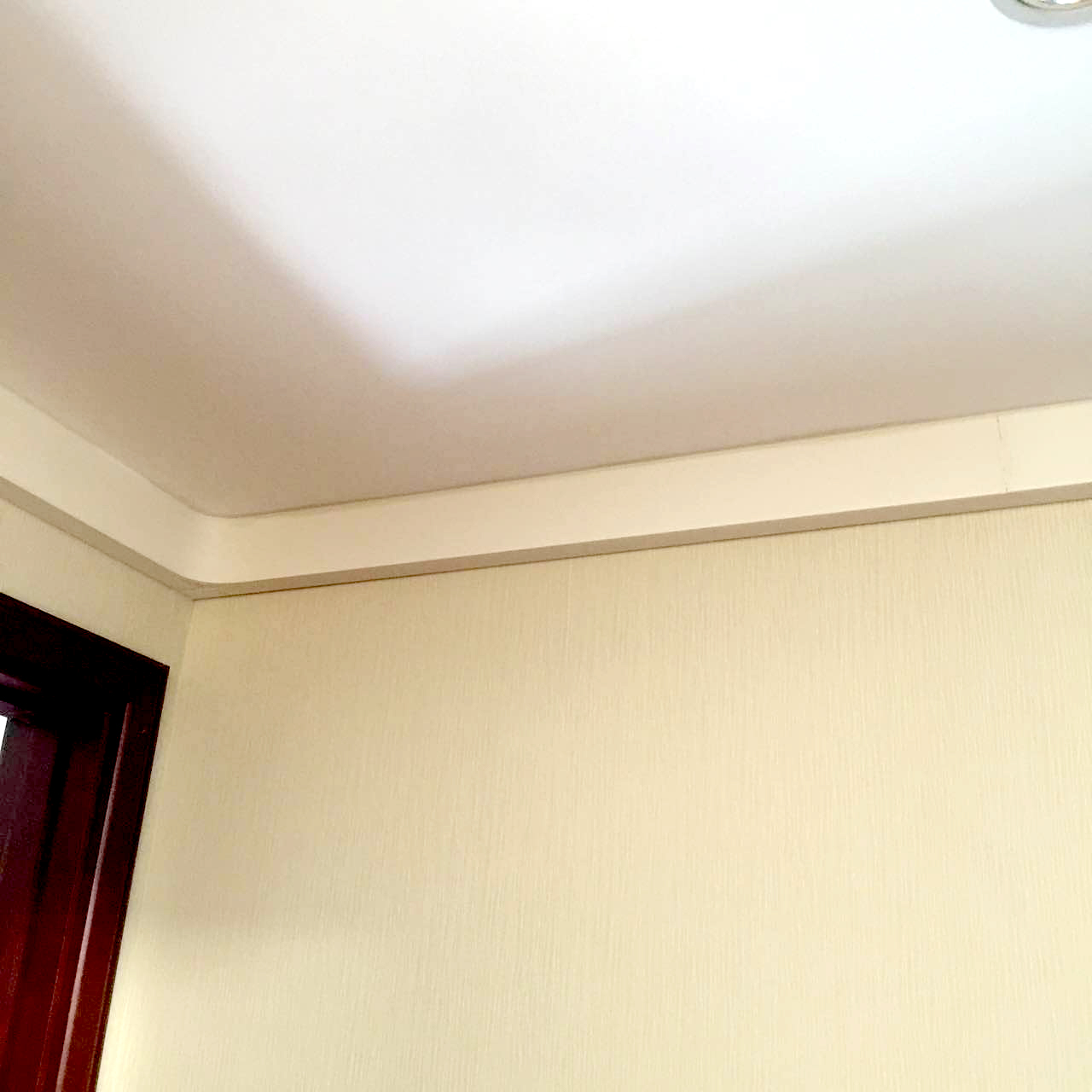

公共区域暖气管道采用线槽隐藏,与原有装修吊顶融合为一体,看上去自然不突兀


2018041516090042

20180415160904906

20180415160909102

20180415160913609
