纳帕溪谷71号周总明装暖气安装施工记录

浏览: 作者: 来源: 时间:2018-04-11 分类:采暖工程
[武汉明装暖气案例]纳帕溪谷71号周总明装暖气安装施工记录

  本案相对以往常规明装施工工地, 本案更具代表性,工地的独特之 处主要集中于别墅全房墙体结构 和室内装修吊顶方面。

20180411104318823

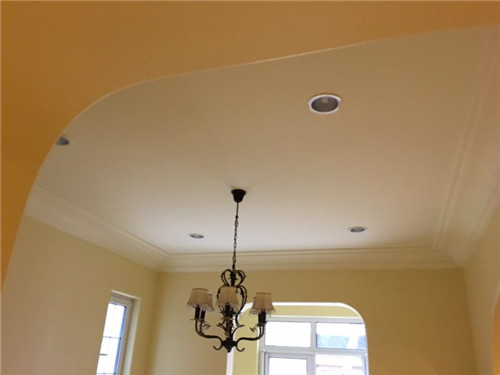

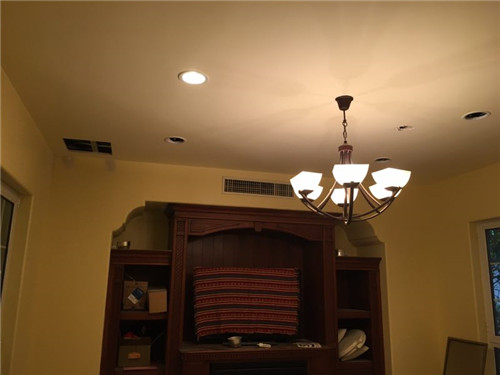

难点一:全平顶天花装修

   别墅全房天花均为图片上显示平吊装饰,经过多方协商,我们确定了将管道从外墙进入,在吊顶内布管的方式,施工人员只能依靠这一个个直径不到14mm的灯孔,凭经验摸索,完成主管布置。



难点二:内外墙全保温层+槽钢结构

   别墅从内到外、从上而下,全为H型槽钢、Z型槽钢加以填充保温隔热材料所建,小区物业经理告知我们,整套别墅没有一块水泥石砖,因而在暖气施工过程中需要特别考虑墙面承重和固定设备方式。

20180411103612282

20180411103612680

工程概况:

采暖模式:明装暖气片采暖(墙暖)

采暖面积:170㎡

房型:两层别墅

系统配置

主机:德国菲斯曼VITOPEND  WH1D 24KW;

采暖管道:德国原装进口曼博铝塑复合管;

接管方式:插接

暖气片:土耳其原装进口德美拉得钢制板式暖气片

末端阀门:意大利原装进口嘉科米尼品牌

施工负责人:游田  张军龄

技术支持:黄新


特别说明:

   1、别墅为业主所购精装修未入住且现场家居后期全部淘汰的状态,在业主的要求下,我们免去了地面以及家居的防尘保护工作。

   2、考虑到采暖面积和楼层跨度, 在系统中我们增加配置耦合灌和循环水泵, 后期使用过程中能加快采暖系统循环,节能效果和舒适度更好;

   3、业主仅需要壁挂炉供应主机下方热水,其他区域生活热水不用考虑。


设计参数

1、采暖室外计算温度 -0℃

2、采暖室内计算温度 20℃ ± 2℃

  散热器采暖设计参数:采暖供回水系统分别采用:主水管DN25或(DN20)、次水管DN16; 管道采用插接连接形式,外墙布管处加套保温层,室内外管道均用线槽隐藏装饰,完工后管系加压0.8mpa(不低于0.2mpa)

室内设计温度均按(18℃± 2℃ )为标准:客厅、餐厅设计为180W/㎡,卧室为170W/㎡。靠北面房间及落地玻璃窗均加大功率。


现场记录

  现场多方协商,反复盘算、沟通,以确定最佳管道走向

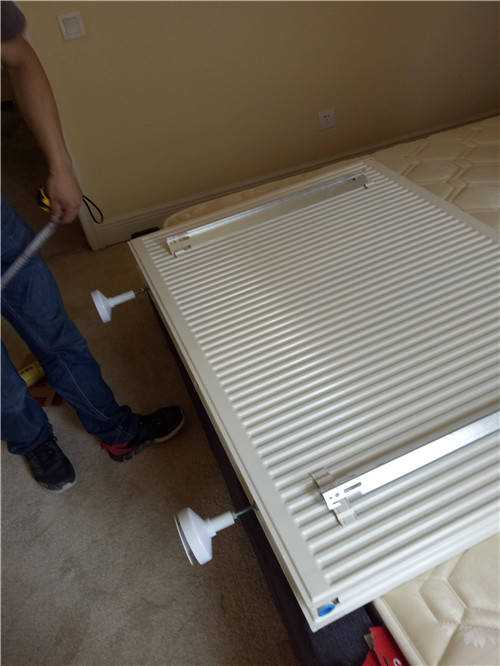

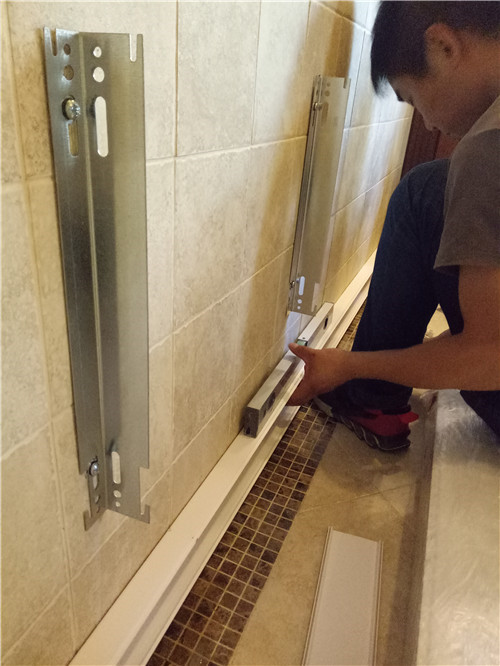

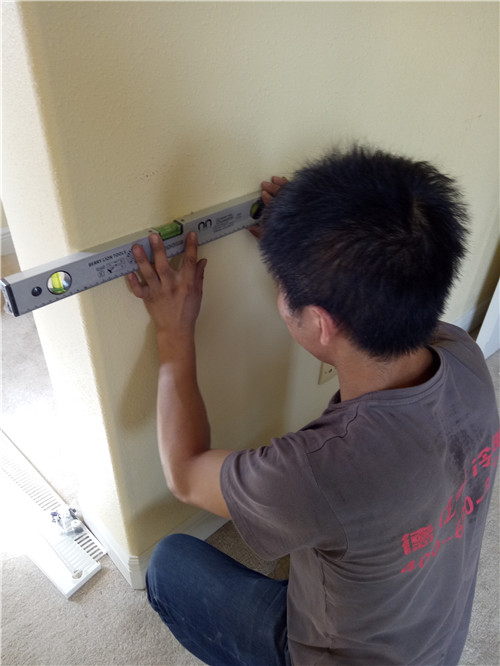

先用吸铁石定位内部槽钢,然后用卷尺、水平尺等测量工具确定出挂钩位置,为确保后期暖气片完美挂接,误差需要控制在2mm以内




线槽安装

  根据之前确定好的管道走向固定好线槽,水平尺确保横平竖直


管道布置

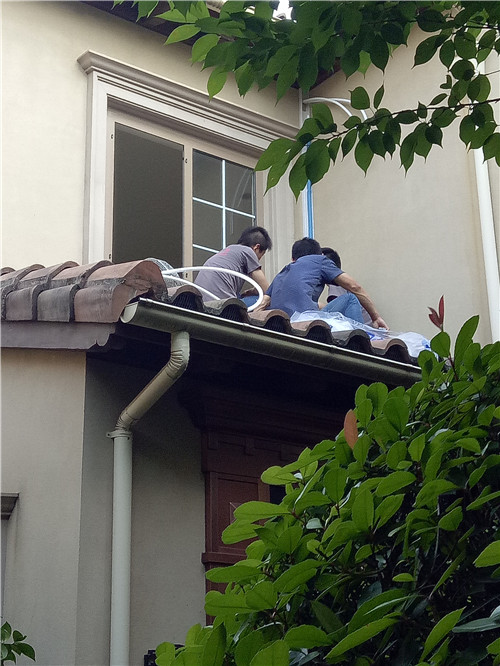

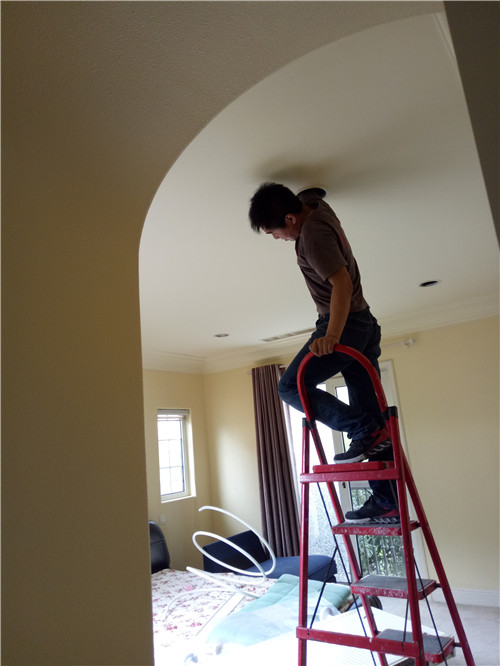

  做完了前期工作,接下来就是放管了,这家主管沿室外墙体走,入户管道要从室内天花(平顶)上经过,最大程度地保证美观

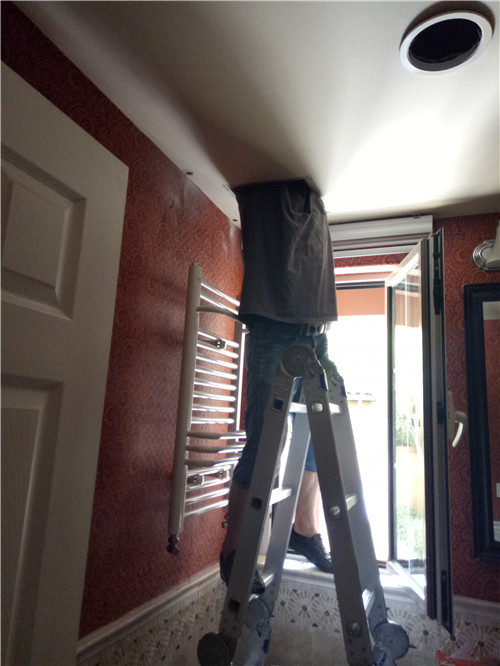

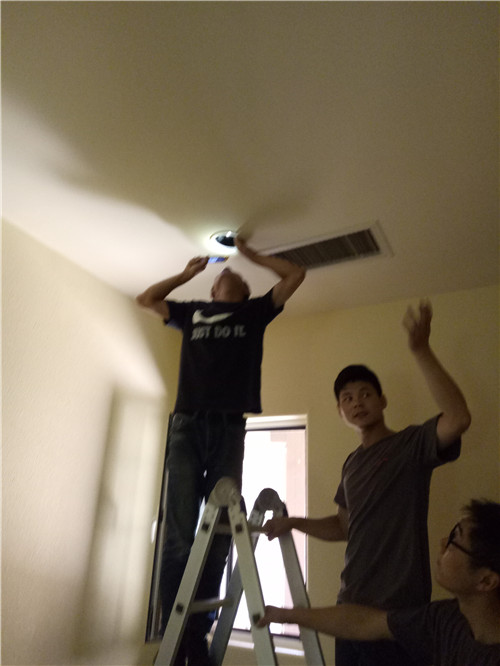

   作业人员利用自身丰富的经验辅助手机照明,配合将管道引入指定位置,整个施工过程中,除了卫生间的排气口位置稍大可容纳体型较瘦的师傅探身查看外,可供操作的灯孔开口直径不到14mm,只能凭感觉摸索操作,由于全房为保温板填充材料,在牵拉管道的过程中,多次与保温玻璃棉接触,师傅们手臂都有不同程度的过敏症状,为他们的辛苦点赞!!


工艺讲解

  工地选用德国原装进口曼博品牌铝塑复合管以及同品牌连接件,连接工艺为“插接”,是当下市场上最先进的技术,代表品牌为(德国曼博、欧博诺)。

  目前市场上的采暖管道按连接工艺的不同分为“热熔”、“滑紧”、“卡压”、“插接”四种,从安全性能以及后期维修方面上来说,热熔最差、滑紧次之,卡压和插接安全性能都比较高,故障率低,且维修简便。从施工简易程度上来说,属插接工艺最为便捷。价格方面,上述四种也呈从低到高分布,综合价格因素来说,卡压性价比最高,是目前较为理想的一种明装暖气施工材料。当然在不考虑价格因素的前提下,插接管道及配件是更好的选择。

暖心细节

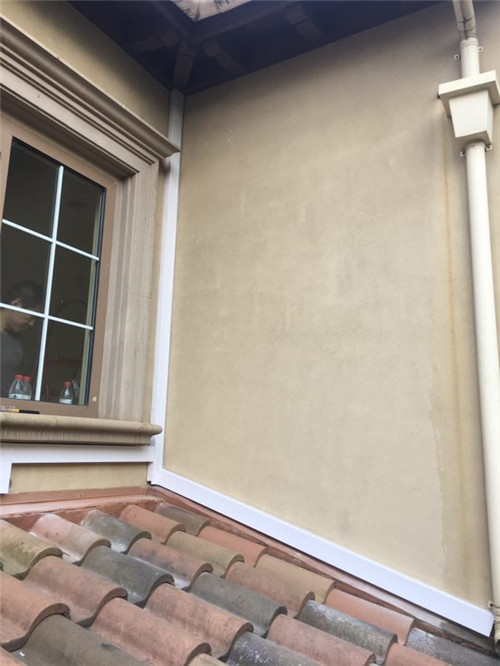

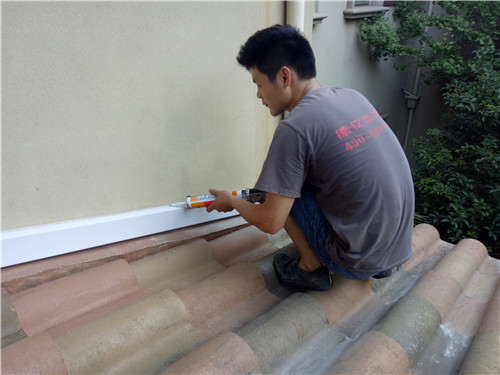

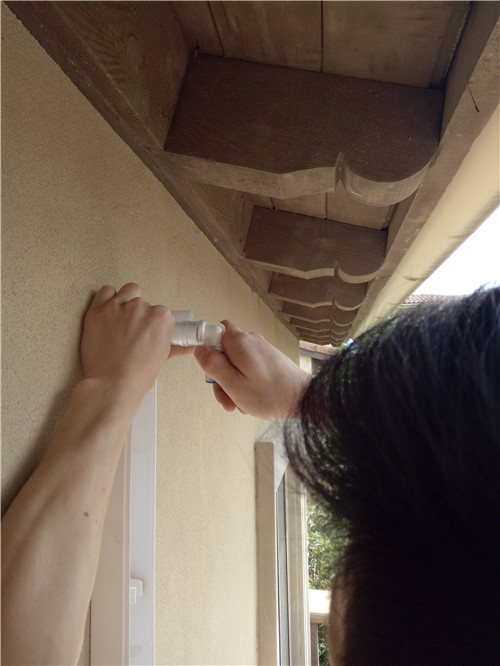

  室外线槽与屋檐空隙部分泡沫胶填充,上方玻璃胶密封,杜绝后期雨水浸入。同样室内卫生间部分线槽与墙面缝隙也需要密封处理


20180411104858979

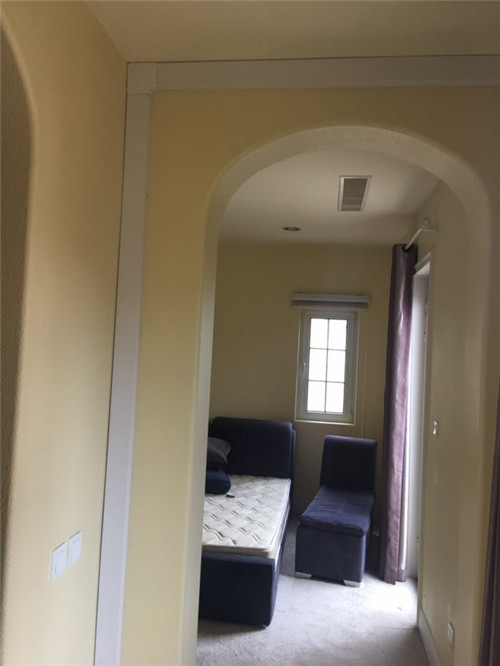

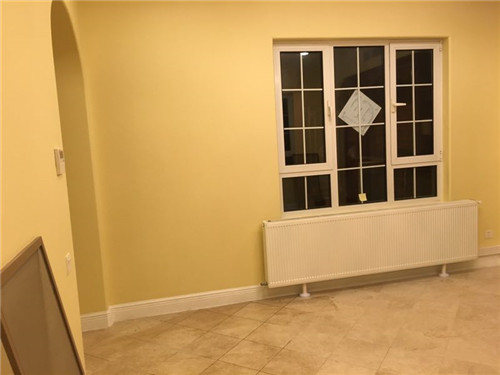

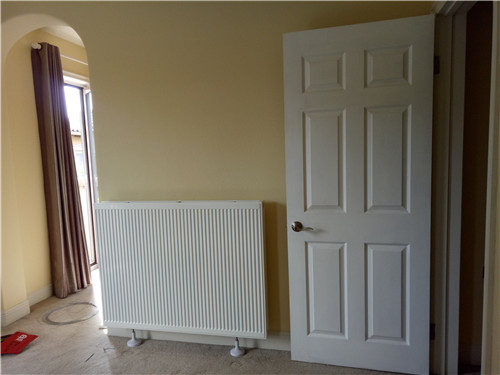

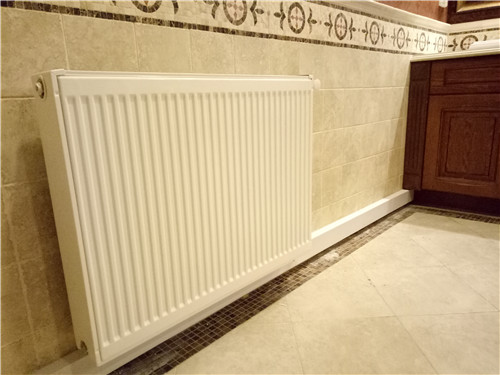

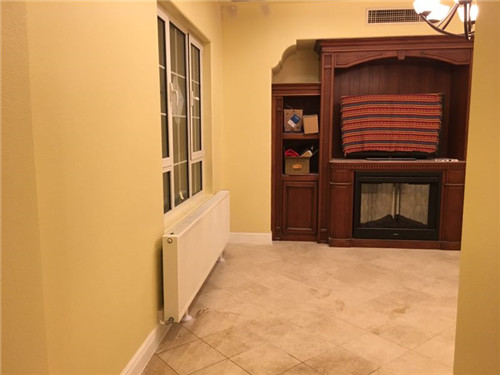

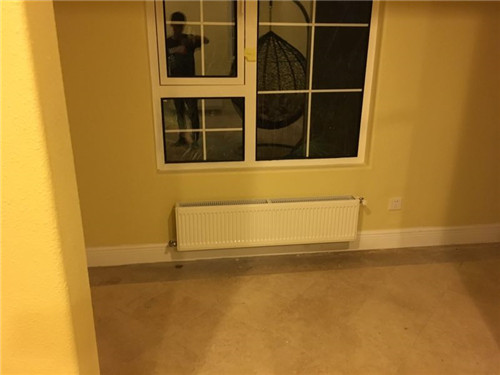

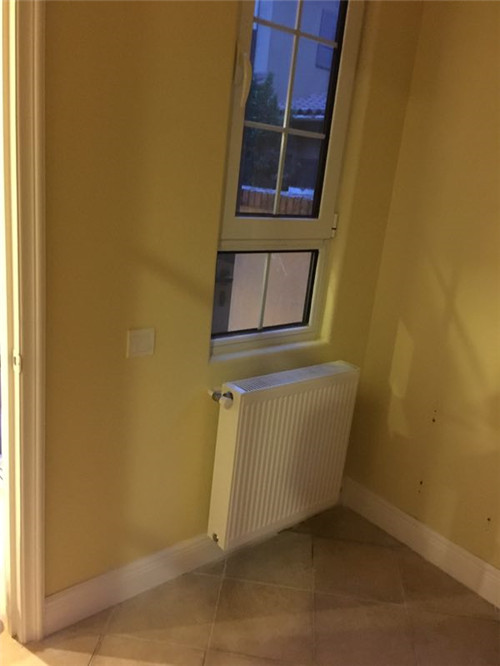

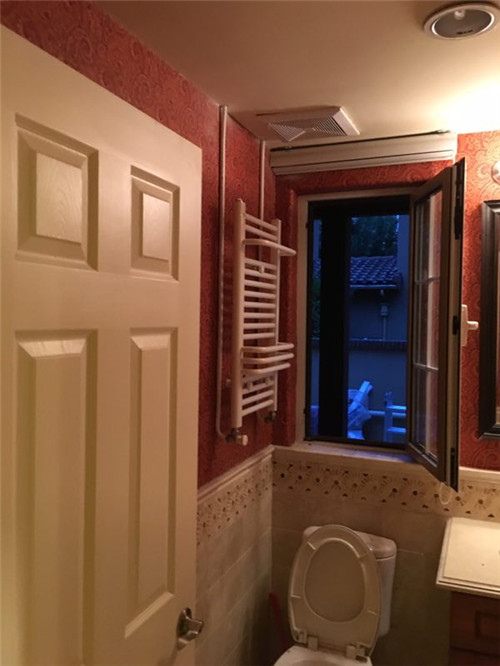

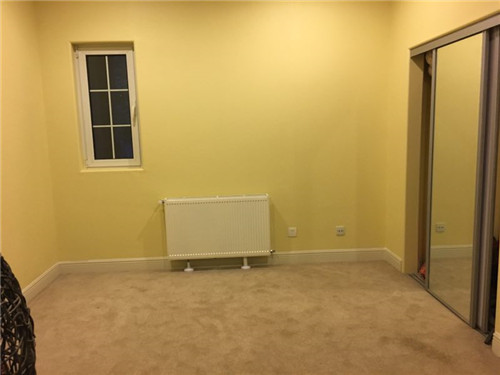

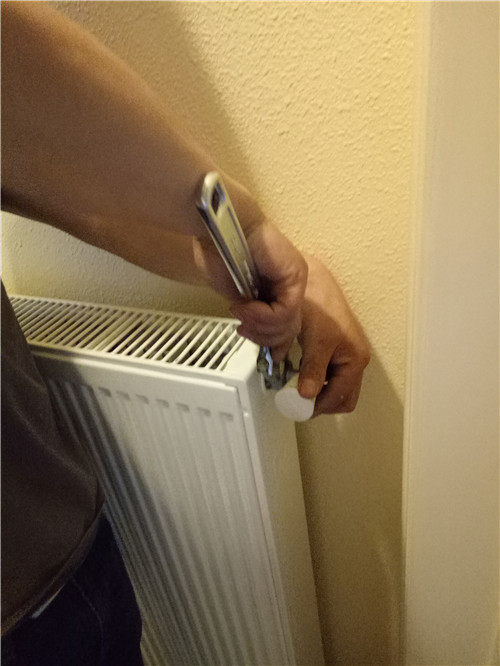

现场完工实拍

20180411103611922

20180411103611629


20180411103611956

20180411103612259

20180411103612924


20180411104026852

2018041110510927

2018041110511050
